Partir de votre situation.
Une nouvelle caméra, un bureau déplacé ou une rénovation peuvent révéler les limites du câblage existant. Avant de prévoir les passages, il faut comprendre les usages et regarder les lieux : emplacement des équipements, gaines disponibles, accès aux locaux et contraintes de finition. Cette préparation donne un cadre aux travaux et permet de distinguer ce qui peut être réutilisé de ce qui doit être repris. Elle facilite aussi la coordination avec les entreprises déjà présentes sur le chantier.
Alltech intervient sur les liaisons et leur organisation dans le bâtiment. Le travail comprend, selon le périmètre retenu, les passages de câbles, les raccordements et le repérage en baie. Pour une opération en site occupé, les étapes se préparent avec les personnes concernées afin de tenir compte des espaces accessibles et des services utilisés. Les points de raccordement et leur destination doivent rester compréhensibles pour les équipes qui assureront ensuite le suivi de votre installation.
Équipements et interventions en images.
Avant
Après
Pour aller plus loin.
Prévoir les points qui devront réellement être raccordés.
Un relevé utile ne s’arrête pas au nombre de bureaux. Il recense aussi les bornes Wi-Fi, téléphones, imprimantes, écrans, caméras et équipements d’accès, avec leur emplacement et les locaux techniques qui les desservent. Les besoins de l’occupant et ceux du gestionnaire peuvent différer : une prise pour un poste de travail ne prépare pas à elle seule une future distribution audiovisuelle ou une extension de vidéosurveillance.
Nous rapprochons cette liste du bâtiment : étages, dépendances, liaisons entre locaux, accès aux faux plafonds et cheminements disponibles. Le choix entre réutiliser une liaison, en tirer une nouvelle ou préparer une interconnexion doit être cohérent avec les équipements prévus. Les arrivées électriques et la place nécessaire aux raccordements sont examinées avec les intervenants concernés.
Reprendre une baie sans perdre les usages en place.
Avant de débrancher, il faut comprendre ce qui est en service. Une baie peut réunir réseau informatique, téléphonie, liaisons opérateur et équipements du bâtiment. Le repérage confronte les étiquettes, les arrivées et les usages constatés. Les éléments qui restent inconnus sont identifiés avant la réorganisation pour éviter de transformer une opération de rangement en coupure imprévue.
La reprise peut porter sur le brassage, les cordons, le rangement, la fixation des équipements ou la lisibilité des arrivées. L’organisation doit laisser accès aux prises et aux organes que l’on entretient. Une baie présentable est utile lorsqu’elle aide aussi à retrouver une liaison, à intervenir proprement et à comprendre ce qui a été modifié.
Prévoir les contrôles et le traitement des réserves.
Une vérification de raccordement et une mesure des performances de transmission ne répondent pas à la même question. Le projet doit préciser les liaisons examinées, les essais attendus et les documents remis. Si une qualification de câblage est prévue, son périmètre et les critères du rapport sont définis avant de présenter le résultat comme acquis.
Un résultat en défaut reste une réserve à suivre même si l’équipement semble communiquer. Le compte rendu distingue alors la liaison concernée, le contrôle effectué et la reprise à préparer. Une modification ultérieure peut nécessiter un nouvel essai. Cette démarche donne au gestionnaire un état exploitable, plutôt qu’une affirmation générale selon laquelle tout le câblage serait validé.
Faciliter les extensions et les interventions suivantes.
Lorsqu’un bureau change d’usage, les besoins évoluent souvent ensemble : postes supplémentaires, point d’accès, téléphone, affichage ou contrôle d’accès. Conserver les correspondances entre prises, baie et espaces permet d’identifier les ressources disponibles. La documentation établie pour votre installation et les schémas de travail restent à votre disposition pour préparer ces évolutions avec l’intervenant de votre choix.
Pour préparer une demande, indiquez les espaces à desservir, les équipements envisagés et ce qui existe déjà. Quelques photographies d’ensemble de la baie et des arrivées aident au premier échange ; une visite permet ensuite de vérifier les passages et les conditions de réalisation. Les éventuels travaux de finition et les essais sont distingués dans le périmètre proposé.
Cuivre, fibre et schémas de réseau : rendre l’architecture lisible.
Un projet peut associer câblage cuivre et fibre optique selon les liaisons à réaliser. Le choix s’appuie sur les équipements à relier, les cheminements, les distances relevées et les conditions d’évolution. Les commutateurs et les équipements de routage sont ensuite intégrés à cette architecture ; le type de câble ne résout pas à lui seul l’organisation des échanges et des accès.
Les schémas de niveaux 2 et 3 apportent des lectures complémentaires. L’un aide à suivre les liaisons locales et la commutation ; l’autre décrit les réseaux et les chemins de routage. Associés au repérage physique, ils donnent des points d’appui à l’installation, à la configuration et au diagnostic. Les documents établis pour votre réseau restent à votre disposition.
Des réponses concrètes pour préparer votre projet.
Une prise existante peut-elle être utilisée pour un nouvel équipement ?
Son repérage, son raccordement et son état doivent être vérifiés. Le besoin du nouvel équipement, son emplacement et la liaison jusqu’à la baie déterminent les contrôles utiles avant de confirmer une réutilisation.
Faut-il remplacer toute une baie pour la rendre plus claire ?
Pas nécessairement. Un repérage et une réorganisation peuvent suffire dans certains cas ; la place disponible, l’état des équipements et les évolutions prévues orientent la décision après examen.
Les points qui comptent.
Préparer les cheminements
Examiner les passages disponibles, les distances et les arrivées nécessaires avant d’arrêter le tracé. Un repérage sur place aide à anticiper les difficultés de pose.
Organiser les raccordements
Relier les prises, les équipements et les baies avec un repérage utile. La destination de chaque liaison doit pouvoir être retrouvée lors d’une modification.
Coordonner le chantier
Préciser qui passe les câbles, qui raccorde les équipements et qui les configure. Cette répartition rend les interventions des différents métiers plus faciles à organiser.
Les prestations qui se croisent.
Une continuité correcte ne suffit pas
Dans une campagne de mesures, la continuité passe mais la qualification globale révèle encore un défaut de diaphonie. Le compte rendu distingue le contrôle effectué de la reprise restant à réaliser.
Lire l’expérience →De la prise à la baie : laisser des liaisons que l’on peut suivre
Un plan de câblage doit répondre aux usages d’aujourd’hui et rester lisible lorsqu’un poste est déplacé, qu’une borne Wi-Fi est ajoutée ou qu’une caméra doit être entretenue. La préparation rapproche la destination de chaque liaison, son cheminement, son arrivée en baie et les conditions d’accès. Dans un bâtiment occupé, elle précise aussi les étapes où les services existants peuvent être touchés.
Trois documents utiles à des moments différents
| Document ou relevé | Son rôle dans le projet |
|---|---|
| Implantations et cheminements | Localiser les prises, les équipements et les passages envisagés avant les travaux et les finitions. |
| Repérage des liaisons | Faire correspondre les points desservis et leurs arrivées pour retrouver une connexion lors d’une modification. |
| Résultats des contrôles prévus | Restituer les liaisons examinées, le type de test réalisé et les réserves qui nécessitent encore une action. |
Continuité, qualification et certification : préciser le contrôle demandé
Ces mots ne décrivent pas le même niveau de vérification. Un contrôle de base du raccordement ne démontre pas à lui seul les performances de transmission attendues. Le projet doit donc préciser le type de test et le rapport à remettre. La documentation technique Fluke Networks sur les contrôles de câblage explique ces différences. Une certification de liaison reste distincte d’une certification de l’entreprise.
Le cas suivi par Alltech rend cette distinction très concrète : une liaison passe le contrôle de continuité, mais le résultat global reste en échec avec un défaut de diaphonie. Le rapport conserve ce point à reprendre et donne une base précise à la suite de l’intervention. Lire le déroulement de la campagne de mesures.
Coordonner la partie bâtiment et la partie informatique
Avant la pose, identifier qui prépare les passages, qui fournit et raccorde les prises, qui installe les équipements actifs et qui les administre. Il faut aussi vérifier l’espace utile dans les baies et l’accès après les finitions. Un emplacement théorique peut devenir difficile à utiliser si l’on oublie les arrivées, les raccordements ou la maintenance.
Alltech réalise le travail de terrain défini au projet. Préparer les équipements et l’administration réseau. Pour un réseau Wi-Fi, les liaisons et l’implantation des points d’accès sont rapprochées des besoins dans les espaces à desservir.

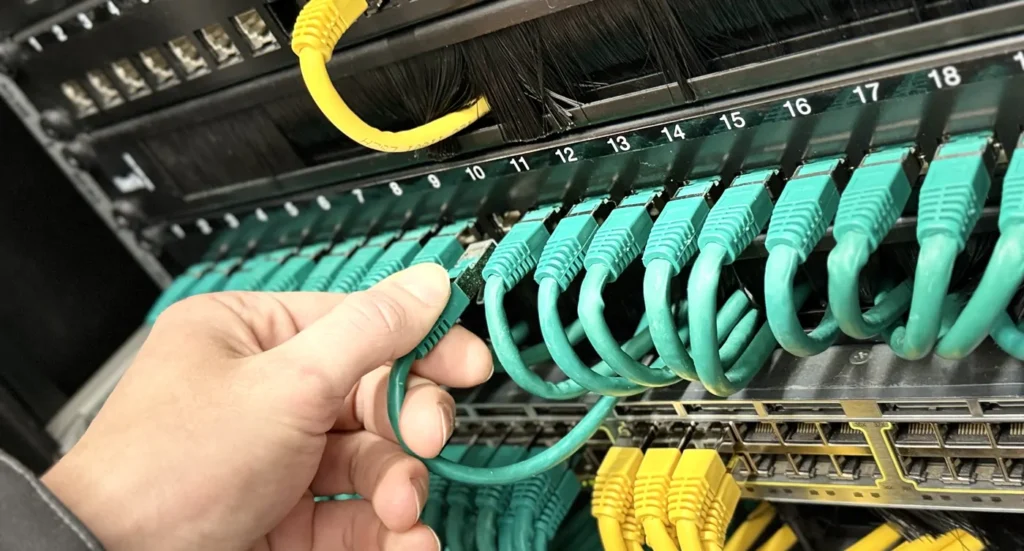

Le raccordement se prépare aussi dans la baie.
Avant de se lancer.
Peut-on utiliser une gaine existante ?
Cela dépend de son état, de son accessibilité et de la place disponible. Le cheminement se vérifie sur place avant de retenir cette solution dans le projet.
Qui s’occupe du réseau après le câblage ?
L’installation des liaisons et l’administration informatique demandent des compétences complémentaires. Notre équipe commune prépare le câblage, la configuration et le suivi du réseau selon les besoins du bâtiment.
Relier les bonnes compétences.
Informatique · les compétences de notre équipe
Compléter les liaisons du bâtiment par une organisation cohérente des équipements actifs, des accès et des usages informatiques.
Préparer l’administration et les réseauxLe câble posé et le lien exploitable sont deux résultats différents
La continuité électrique ne suffit pas à qualifier une liaison pour l’usage prévu. Les raccordements, la longueur et les perturbations peuvent limiter son fonctionnement. Les mesures doivent être adaptées à la catégorie attendue et aux applications ; un rapport doit identifier la prise mesurée et signaler les réserves.
Préparer les équipements alimentés par le réseau
Une borne, une caméra ou un téléphone peut recevoir son alimentation par Ethernet. Il faut alors vérifier la puissance demandée et celle que le commutateur peut fournir à l’ensemble des appareils. Le repérage des prises et du brassage rend ensuite possible une intervention ciblée, sans déconnecter les autres usages.
